Machines de formage par roulage pour le traitement des bagues de soutien et des extrémités de tubes

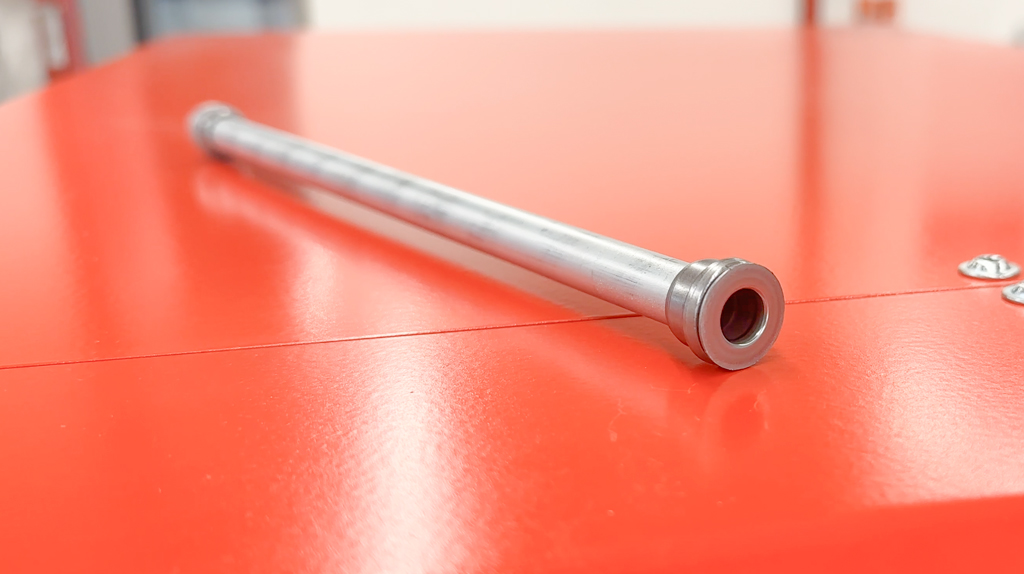

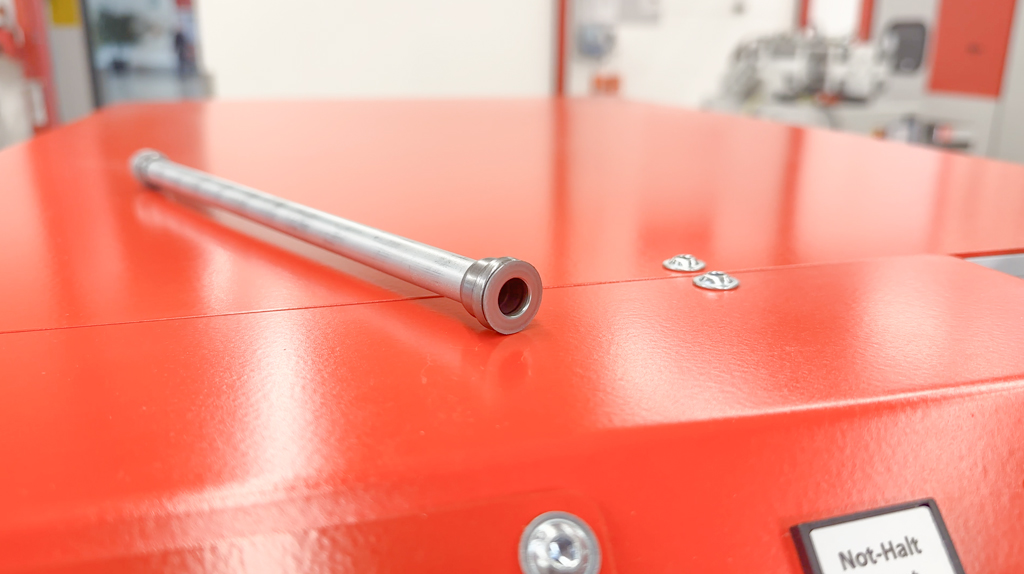

Metallrohr mit geformtem ORFS-Rohrende nach der Bearbeitung auf einer Rohrumformmaschine.

NOUVEAUTÉ - t form FLARELINE 28 avec alimentation automatique des anneaux ORFS

MONTAGE A VENDRE

EXCLUS !

ASSEMBLAGES ORFS SEMI-AUTOMATIQUES

t form FLARELINE 28 Rohrumformmaschine mit automatischer Ringzuführung und Beispiel eines geformten ORFS-Rohrendes.

t form FLARELINE MANIPULATEUR ROULANT

Pour des assemblages ORFS sûrs, efficaces et rentables.

Avec l'alimentation semi-automatique en anneaux ORFS, transfluid a développé une solution économique pour fabriquer de manière sûre et efficace des lots de petite, moyenne et même grande taille.

Grâce à l'alimentation par un magasin avec système Poka Yoke, les erreurs de montage sont exclues, ce qui garantit une qualité élevée et constante.

Des temps de cycle courts rendent le montage plus économique et la solution automatisée soulage considérablement l'opérateur de la machine. Les instructions sur les machines et les formations peuvent être réduites au minimum.

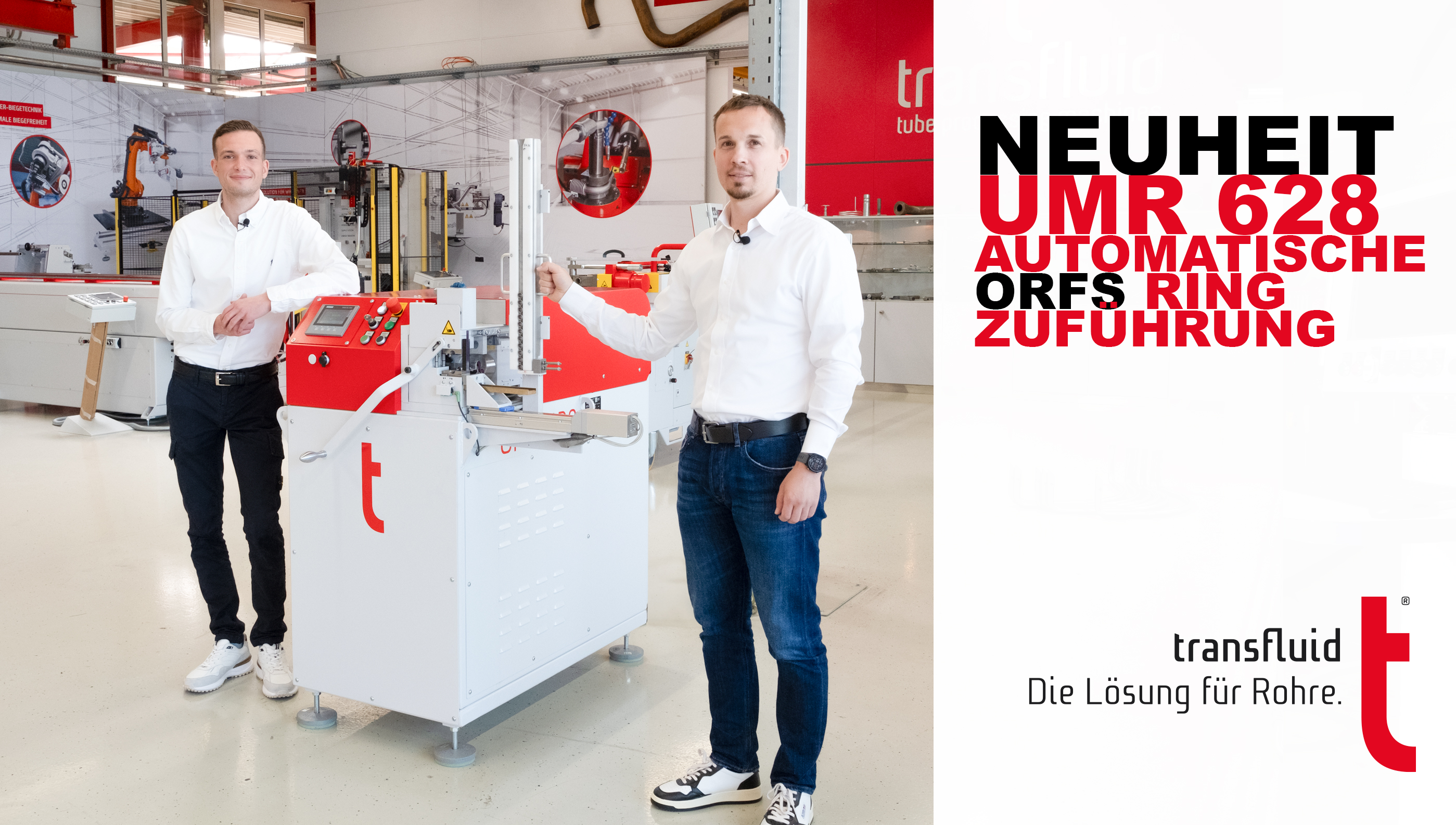

transfluid t form FLARELINE 28 Rohrumformmaschine mit automatischer ORFS-Ringzuführung und zwei Bedienern.

TubeTalk épisode 3

NOUVEAU - t form FLARELINE 28 avec alimentation automatique des bagues ORFS.

Dans notre dernière vidéo TubeTalk, Yannick et Sharif présentent en détail notre t form FLARELINE 28 avec le nouveau système d'alimentation automatique en anneaux ORFS en option.

Les avantages

CHARGEMENT AUTOMATIQUE

Anneaux ORFS toujours à 100% dans la bonne position.
DESIGN COMPACT

Géométries droites ou courbes avec un minimum de points de collision.
BUTÉE DE LONGUEUR RÉGLABLE ÉLECTRIQUEMENT

Butée réglable pour déterminer la taille du collet. Pour le contrôle électronique de la longueur du tube avant le processus d'usinage.
CONTRÔLE FACILE PAR ÉCRAN TACTILE

Réglage de tous les paramètres de manière centralisée dans la commande de la machine, positionnement contrôlé de l'axe de formage et de la position de la butée.
CHANGEMENT D'OUTIL

Adaptation simple à toutes les tailles d'anneaux et de tubes.
FONCTIONNEMENT SANS ERREUR

Un soulagement massif pour le conducteur de la machine.
DES RÉSULTATS PARFAITS

On obtient ainsi des surfaces d'étanchéité parfaites et lisses comme un miroir.

Images 1/0

Automatische t form FLARELINE 28 Rohrumformmaschine mit Magazin und Rohrbearbeitungssystem.

CONTRÔLE FACILE PAR ÉCRAN TACTILE

Réglage de tous les paramètres de manière centralisée dans la commande de la machine, positionnement contrôlé de l'axe de formage et de la position de la butée.

La t form FLARELINE est équipée d'une présélection entièrement électronique de la géométrie du bordage. La position de la butée ainsi que toutes les courses et les usinages sont commandés de manière servoélectrique et peuvent être consultés sur un écran tactile.

Le matériau utilisé et la forme à réaliser sont décisifs pour le temps d'usinage exact. La machine effectue l'usinage quasi automatiquement s'il est possible d'appeler la taille du tube avec les paramètres de processus nécessaires. Les longueurs de serrage pour l'usinage sont, dans certains cas, de 1 à 1,5 fois le diamètre du tube.

Notre nouvelle génération de machines t form FLARELINE 28, 42 et 115 réduit le temps de préparation lors du changement d'outil et l'opérateur peut régler la machine en moins de trois minutes.

Voir le film
