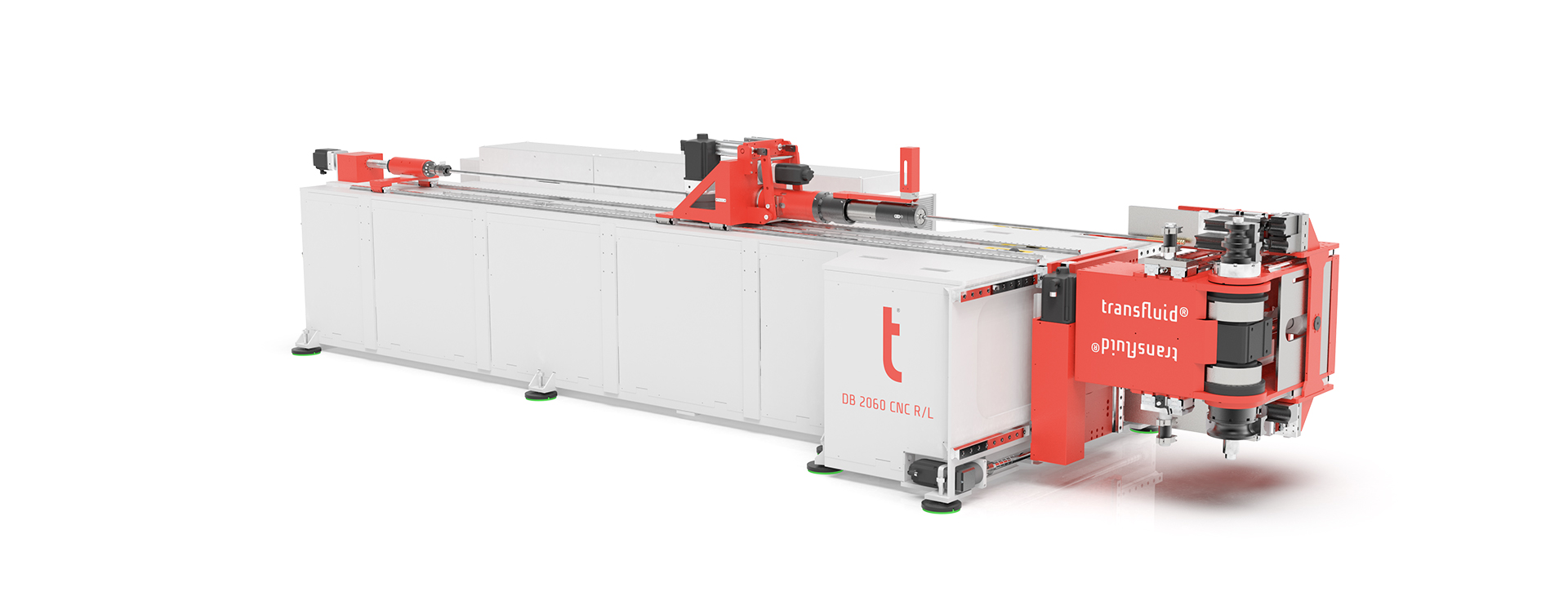

CNC Rohrbiegemaschine transfluid t bend VARIOLINE 60 als 3D Rendering in Gesamtansicht
transfluid - La soluzione per i tubi

NOVITÀ ASSOLUTA

NELLA TECNOLOGIA DI CURVATURA DEI TUBI!

Curvatura a destra e a sinistra

fino a ø 70 mm.

Sul lato macchina
Draufsicht auf CNC Rohrbiegemaschine transfluid t bend VARIOLINE 60 beim Biegen eines Metallrohrs.

Potente, veloce e versatile.

Le nuove curvatrici a mandrino VARIOLINE 60 t possono essere utilizzate per curvare tubi in acciaio, acciaio inox e metalli non ferrosi come tubi tondi o profili da ø 6-70 mm.



Queste piegatrici ad azionamento elettrico sono progettate per la produzione di grandi quantità, con un consumo energetico efficiente grazie all'economica tecnologia servo. Gli spessori di parete piccoli e medi possono essere lavorati con una qualità di curvatura perfetta e con raggi di curvatura stretti da 0,8xD.

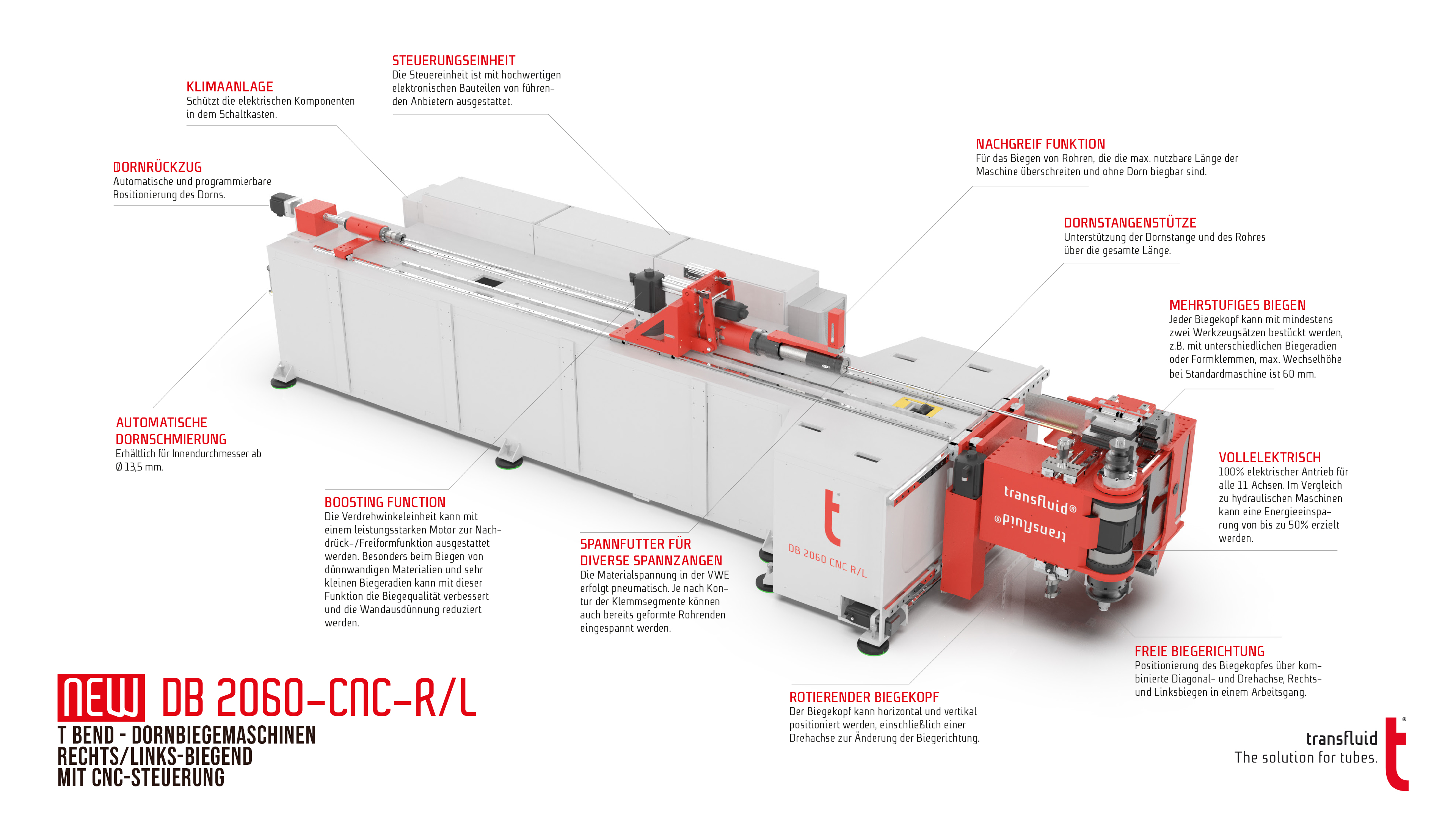

CNC Rohrbiegemaschine t bend VARIOLINE 60 für präzises Rechts- und Linksbiegen von Metallrohren in der industriellen Fertigung.

transfluido - curva a t VARIOLINA

Speciali sistemi di cambio utensile consentono tempi di cambio rapidi. Un'ampia gamma di accessori, come le pinze a segmento per la lavorazione di tubi con estremità già formate, il boosting per la lavorazione a forma libera o le funzioni di taglio del tubo integrate, consentono opzioni di piegatura senza compromessi.



Il tutto predisposto per l'integrazione nelle celle di produzione e "pronto per l'Industria 4.0". Con le nostre curvatrici destre/sinistre - anche con funzione free-form - le curvature più complesse ad alta precisione diventano realtà.

Alla panoramica

La macchina giusta per il vostro compito

Product video Video del prodotto
arrow-left
Images /
arrow-right
Product video Video del prodotto
arrow-left
Images /
arrow-right
Product video Video del prodotto
arrow-left
Images /
arrow-right
Product video Video del prodotto
arrow-left
Images /
arrow-right

Piegatrici a mandrino destro/sinistro con controllo CNC

Tipo: VARIOLINE 22
file Scarica i dati tecnici
Tipo: VARIOLINE 30
file Scarica i dati tecnici
Tipo: VARIOLINE 42
file Scarica i dati tecnici
Tipo: VARIOLINE 60
file Scarica i dati tecnici
Capacità4 - 22 mm
Capacità massima Capacità massima22 x 2 mm (acciaio)
22 x 1,5 mm (acciaio inox)
Raggio massimo Raggio66 mm
Lunghezze effettive2000 mm (standard)
3048 mm
4572 mm
6096 mm (speciale)
Velocità dell'asse di piegatura300°/sec.
Capacità4-30 mm
Capacità massima Capacità massima

30 x 2 mm (acciaio)

30 x 1,5 mm (acciaio inox)

Raggio massimo Raggio90 mm
Lunghezze effettive

2000 mm (standard)

3048 mm

4572 mm

6096 mm (speciale)

Velocità dell'asse di piegatura275 °/sec.
Capacità6-42 mm
Capacità massima Capacità massima

42 x 3 mm (acciaio)

42 x 1,5 mm (acciaio inox)

Raggio massimo Raggio90 mm
Lunghezze effettive

2000 mm (standard)

3048 mm

4572 mm

6096 mm (speciale)

Velocità dell'asse di piegatura180°/sec.
Capacità6-70 mm
Capacità massima Capacità massima

60,3 x 3,9 mm (acciaio)

70 x 2 mm (acciaio)*

60,3 x 2,7 mm (acciaio inox)

Raggio massimo Raggio180 mm
Lunghezze effettive

3048 mm (standard)

4572 mm

6096 mm (speciale)

Velocità dell'asse di piegatura100°/sec.



Campioni di produzione
