t bend - Dornbiegemaschinen
mit Servo-Elektromotoren für mehr Effizienz.
Hightech-Biegefreiheit ohne jede Einschränkung- Industrie 4.0 / t Projekt
- Präzise, leistungsstark und schnell
- Langlebig, auch im Mehrschichtbetrieb
Erkunden Sie unsere Maschine virtuell
Bewegen Sie den Schieberegler und klicken Sie auf die Infopunkte, um weitere Informationen zu erhalten.
Die richtige Maschine für Ihre Aufgabe

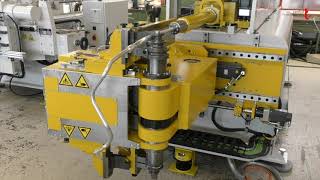

Produkt Video
3D Produktrundgang
Dornbiegemaschinen servoelektrisch mit CNC-Steuerung
| Bereich | 6–22 mm |
| Max. Kapazität | 22 x 2 mm (Baustahl) 22 x 1,5 mm (Edelstahl) 16 x 1,5 mm (Vierkantbaustahl) |
| Max. Radien | 66 mm |
| Nutzbare Länge | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 300 °/Sek. |
| Kapazität | 6–30 mm |
| Max. Kapazität | 30 x 2 mm (Baustahl) 30 x 1,5 mm (Edelstahl) 20 x 2,5 mm (Vierkantbaustahl) |
| Max. Radius | 90 mm |
| Nutzbare Länge | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 275 °/sec. |
| Kapazität | 6–42 mm |
| Max. Kapazität | 42 x 3 mm (Baustahl) 42 x 1,5 mm (Edelstahl) 25 x 2,5 mm (Vierkantbaustahl) |
| Max. Radius | 168 mm |
| Nutzbare Länge | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 180 °/sec. |
| Bereich | 6-50,8 mm |
| Max. Kapazität | 50,8 x 3 mm (Baustahl) 50,8 x 2 mm (Edelstahl) 35 x 35 x 4 mm (Vierkantbaustahl) |
| Max. Radien | 150 mm |
| Nutzbare Länge | 2000 mm (standard) 3048 mm 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 180 °/Sek. |
| Bereich | 6–60 mm |
| Max. Kapazität | 63 x 2,0 mm (Baustahl) 63 x 1,5 mm (Edelstahl) 35 x 35 x 4 (Vierkantbaustahl) |
| Max. Radien | 150 mm |
| Nutzbare Länge | 2000 mm 3048 mm (standard) 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 180 °/Sek. |
| Bereich | 6–80 mm |
| Max. Kapazität | 80 x 3mm (Baustahl) 80 x 2 mm (Edelstahl) 55 x 4,0 mm (Vierkantbaustahl) |
| Max. Radien | 240 mm |
| Nutzbare Länge | 3048 mm (standard) |
| Geschwindigkeit der Biegeachse | 100 °/Sek. |
| Bereich | 20–101,6 mm |
| Max. Kapazität | 101,6 mm x 3 mm (Baustahl) 101,6 mm x 3 mm (Edelstahl) 70 x 70 x 4 mm (Vierkantbaustahl) |
| Max. Radien | 305 mm |
| Nutzbare Länge | 3048 mm (standard) 4572 mm 6096 mm (special) |
| Geschwindigkeit der Biegeachse | 80 °/Sek. |
| Bereich | 40-130 mm |
| Max. Kapazität | 130 x 3,0 mm (Baustahl) 130 x 2,5 mm (Edelstahl) 90 x 90 x 5,0 (Vierkantbaustahl) |
| Max. Radien | 390 mm |
| Nutzbare Länge | 4572 mm 6096 mm (Sonderausführung) |
| Geschwindigkeit der Biegeachse | 65 °/Sek. |
| Bereich | 20-150 mm |
| Max. Kapazität | 150 x 3,0 mm (Baustahl) 150 x 2,5 mm (Edelstahl) 90 x 90 x 5,0 mm (Vierkantbaustahl) |
| Max. Radien | 450 mm |
| Nutzbare Länge | 4572 mm 6096 mm (Sonderausführung) |
| Geschwindigkeit der Biegeachse | 65 °/Sek. |
Ihre Vorteile auf einen Blick
-
MEHRSTUFIGES BIEGEN
Jeder Biegekopf kann mit mindestens zwei Werkzeugsätzen bestückt werden, z.B. mit unterschiedlichen Biegeradien oder Formklemmen, max. Wechselhöhe bei Standardmaschine ist 60 mm.
-
KUNDENSPEZIFISCHE BIEGEWERKZEUGE
Biegewerkzeuge für Rohre mit bereits geformten Rohrenden
-
VOLLMASSIVES MATERIAL
Anpassung der Biegemaschine zum Biegen von Sammelschienen/ Stromschienen/ Flachleitern.
-
BIEGEDORNE
Biegedorne in verschiedenen Konturen oder Materialien.
-
VOLLSTÄNDIG ELEKTRISCH
100% elektrischer Antrieb für alle 11 Achsen. Im Vergleich zu hydraulischen Maschinen kann eine Energieeinsparung von bis zu 50% erzielt werden.
-
STEUERUNGSEINHEIT
Die Steuereinheit ist mit hochwertigen elektronischen Bauteilen von führenden Anbietern ausgestattet. Dies gewährleistet eine lange Lebensdauer und eine zuverlässige Ersatzteilversorgung über einen langen Zeitraum.
-
PUSH BENDING
Nachdrück und Freiformoption für maximale Flexibilität bei der Teileproduktion. Die Maschine ist in der Lage, Teile mit mehreren Radien, Schubbiegen und enge Radien unter 1xD zu fertigen. Durch diese Vielseitigkeit ist die Maschine für alle Herausforderungen der Branche geeignet.
-
Solide Schweißkonstruktion
Diese Serie überzeugt durch ihre besondere Stabilität, Leistung und sehr langlebige Maschinenkonstruktion.
KOSTENGÜNSTIGE MATERIALBESCHICKUNG
Für alle Maschinen bieten wir je nach Material, Rohrdurchmesser und Rohrlänge eine Vielzahl von Beladesystemen an. Auch bereits umgeformte Rohre mit zusätzlichen Komponenten können problemlos beladen werden. Beim Einlegen des Rohres in die Produktionszelle ist die richtige Ausrichtung sehr wichtig. Externe Werkstücke, wie z.B. Muttern, Flansche, Stützhülsen, können dem System kontrolliert zugeführt und in die nachfolgenden Bearbeitungsschritte einbezogen werden. Eine große Vielfalt an Ladevolumen ist möglich.
Leistungsstarke Software
Mit der Rohrbiegesoftware t-project und den Upload-Funktionen gelangen Sie direkt vom CAD zum Rohrbieger. Die virtuelle Biegesimulation ermittelt exakte Biegezeiten und Schnittlängen und prüft Rohrgeometrien im Vorfeld auf Machbarkeit. Rohrdaten und Biegeergebnisse werden exakt dokumentiert und sind anschließend zu 100% reproduzierbar. Einfache Programmierung vom Schreibtisch aus, schnelle Kalkulation neuer Projekte, Kollisionsprüfung vor Inbetriebnahme der Maschine und direkter Upload der Rohrbiegefolge in die Rohrbiegemaschine.
